妻公激情の日本|日日夜夜狠狠操|日韩成人黄色|国产亚洲精品久久久久的角色

　　項目簡介

　　劃痕測試是根據樣品材質選用一定曲率半徑的壓頭，設置一定的載荷、劃痕速率與劃痕長度，開始測試，隨著垂直加載荷的增大劃痕表面裂紋出現并慢慢擴展到兩邊直至膜層剝落，橫向力突變處的載荷(無摩擦力探頭的情況下)，可表征結合力的大小;有摩擦力探頭的情況下，則摩擦力突變處的載荷用于評估結合力的大小;以上2種分析方式和具體的設備測試相關。

　　常見項目

　　納米劃痕、微劃痕測試

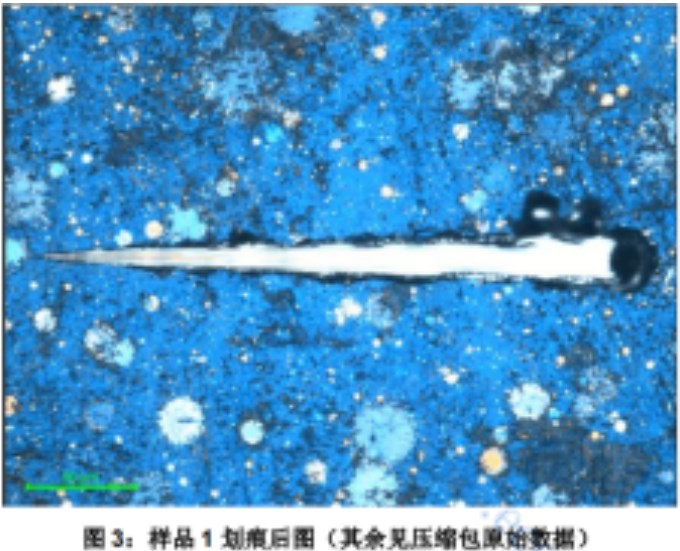

　　結果展示

　　??????? 常見問題

　　??????? 1. 納米劃痕中為什么摩擦信號和聲信號是一條直線?

　　??????? 有可能是載荷太小了，樣品質地較軟，當測試到基體時收集不到聲信號;

　　??????? 2. 想用納米劃痕儀測量涂層結合力。樣品比較特殊網格狀的。測金色網格部分和基底的結合力，是否可以?

　　??????? 只要劃痕位置平整的不粗糙，能滑動的就行;網格必須在金相顯微鏡下能觀察到;

　　??????? 3. 為什么測試結果畫圖曲線跳動特別厲害，沒有明顯的轉折點，可能原因是?

　　??????? 一般這種多是樣品表面較為粗糙，未處理好，導致沒有明顯的轉折點;如果曲線較為平穩且無轉折點，這種多為未劃破的情況;

　　??????? 4. 劃痕長度影響測試結果嗎?

　　??????? 一般樣品平整區域范圍內并不影響，納米劃痕一般劃痕長度為微米級別，比如力值0-400mN，劃痕長度150μm，時間30s，即可滿足要求，同時建議測試位置至少3個，更能保證有效測試數據，單一位置測試數據僅供參考。

　　??????? 5. 為什么測試微劃痕得到的數據沒有聲信號?

　　??????? 首先樣品材質是否為軟質材質，如：鋁、鎂、鋅及合金等，軟材質樣品不容易出現聲信號。若樣品為軟質，建議采用納米劃痕測試，納米劃痕z大載荷30N，基本會滿足需求;

　　??????? 6. 測試高分子涂層，經常測不出信號，是什么原因?

　　??????? 微劃痕適用于硬質涂層，高分子薄膜材質較軟，測試過程中可能無法感應到聲音信號，所以得不到理想的測試結果;

　　??????? 7. 為什么測試結果畫圖曲線跳動特別厲害，沒有明顯的轉折點，可能原因是?

　　??????? 一般這種多是樣品表面較為粗糙，未處理好，導致沒有明顯的轉折點;如果曲線較為平穩且無轉折點，這種多為未劃破的情況。

　　??????? 8. 劃痕長度影響測試結果嗎?

　　??????? 一般樣品平整區域范圍內并不影響，微米劃痕一般劃痕長度為毫米(3-5mm)級別，比如力值0-10N，劃痕長度3mm，速率10N/min，即可滿足要求，同時建議測試位置至少3個，更能保證有效測試數據，單一位置測試數據僅供參考。
