妻公激情の日本|日日夜夜狠狠操|日韩成人黄色|国产亚洲精品久久久久的角色

　　項目介紹

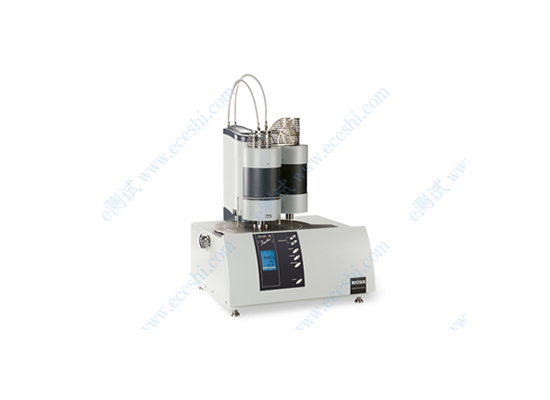

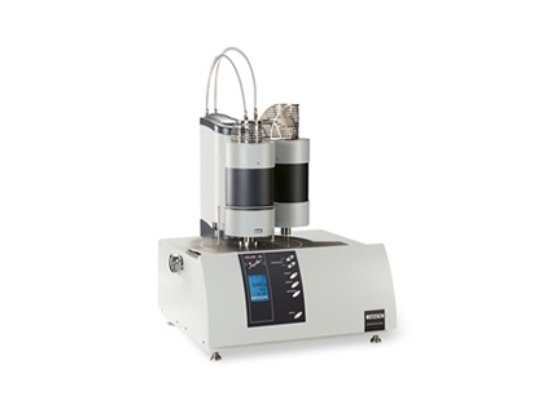

　　熱重分析法(Thermogravimetry Analysis，簡稱 TG 或 TGA)為使樣品處于一定的溫度程序(升/降 /恒溫)控制下，觀察樣品的質量隨溫度或時間的變化過程，獲取失重比例、失重溫度(起始點， 峰值，終止點...)、以及分解殘留量等相關信息。

　　TG 方法廣泛應用于塑料、橡膠、涂料、藥品、催化劑、無機材料、金屬材料與復合材料等各領域的 研究開發、工藝優化與質量監控。可以測定材料在不同氣氛下的熱穩定性與氧化穩定性，可對分解、 吸附、解吸附、氧化、還原等物化過程進行分析，包括利用 TG 測試結果進一步作表觀反應動力學 研究。可對物質進行成分的定量計算，測定水分、揮發成分及各種添加劑與填充劑的含量。

　　樣品要求

　　1. 樣品要求：粉末樣至少提供10mg左右;塊體樣品直徑不超過3mm，高不超過2mm，底面平整，與坩堝充分接觸(注意質量不超過30mg);液體樣品至少提供1ml左右;

　　2.特別注意：含有鹵素(F、Cl、Br、I)以及S、P、酸根等材料，會污染設備，請如實勾選，且樣品測試量會減少;含能材料一般測試量少于1mg;對于未知成分，可自行管式爐等在測試條件下預燒處理;如果測試過程中樣品分解揮發導致設備污染，由此產生的維修和成分驗證費用由委托方承擔所有責任;

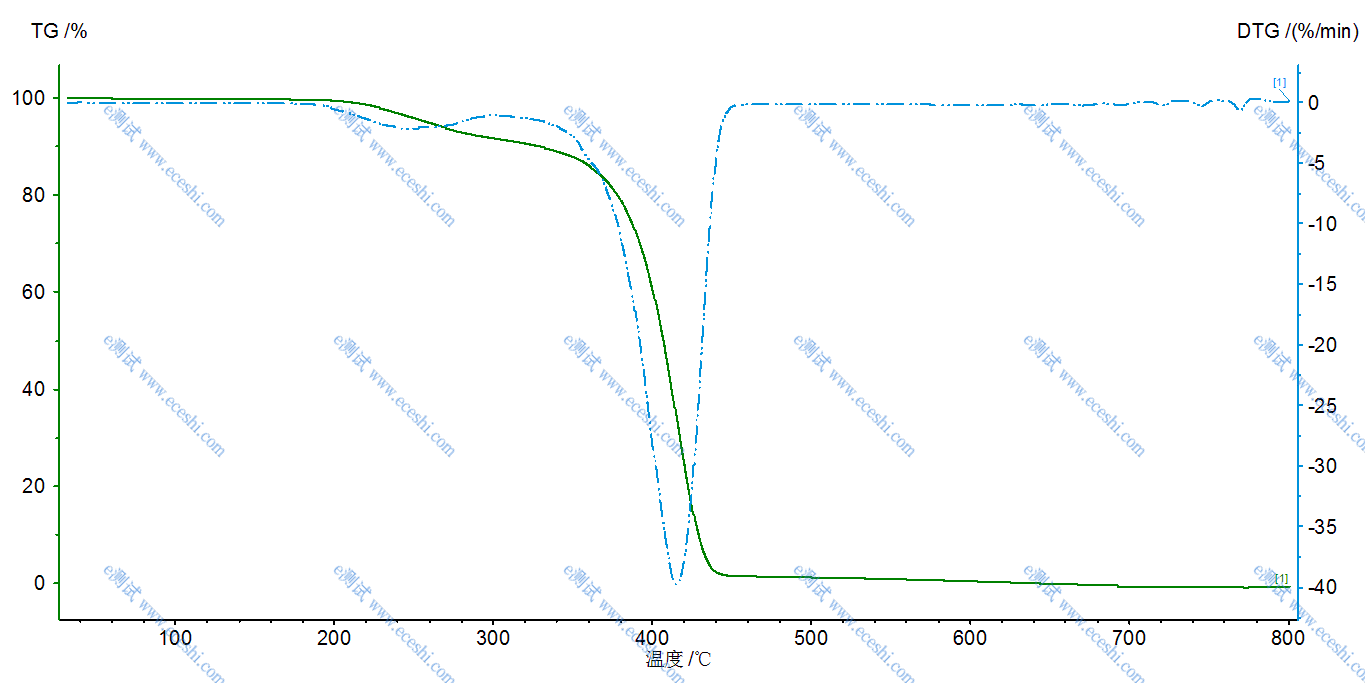

　　結果展示

　　常見問題

　　TG曲線中DTG曲線的含義?

　　DTG為TG的一次微分曲線, 不少物質失重過程相對應溫度范圍相當寬，這給利用TG法鑒別未知化合物帶來困難，特別當兩個化合物的分解溫度范圍比較接近時尤其如此。采用微商熱重法可以解決這一問題。DTG的曲線表示質量隨時間的變化率(dm/dt)與溫度(或時間)的函數關系：dm / dt = f ( T ) 或f ( t )，DTG曲線的峰頂為d2m/dt2=0，對應于TG曲線的拐點，即失重速率的z大值;DTG曲線上的峰數對應于TG曲線上的臺階數，即失重的次數;DTG曲線的峰面積正比于失重量，可用于計算失重量。新型的熱重分析儀都配有質量微分單元，可直接記錄DTG曲線;

　　升溫速率過快對數據有什么影響?

　　升溫過快，反應來不及發生，會導致反應/相變溫度滯后，反應向高溫區移動，同時反應溫度區間變寬;如果是多個反應/相變，TG的失重臺階以及DSC的吸放熱峰會重疊，也就是譜圖分辨率降低;

　　熱分析測試中幾種坩堝的區別?

　　Al2O3坩堝：對絕大多數樣品比較穩定，不與樣品發生反應，且在室溫到1650℃范圍內，Al2O3坩堝沒有熱反應，Al2O3坩堝的熔點超過1700℃，可以重復使用，但清洗過程稍微麻煩。

　　Al坩堝：只能進行低溫實驗，溫度不能超過600℃，因為鋁坩堝的熔點為600℃。鋁坩堝的熱傳導很好，坩堝臂及底部均較薄，所以測試的同步DSC 信號較好。

　　Pt坩堝：具有很好的導熱性能，與Al2O3坩堝相比，可以獲得較好的同步DSC測試結果。但是需要注意的是鉑有可能成為某些樣品的催化劑，所以使用前要仔細分析。鉑金坩堝的熔點在1770℃。進行高溫測試時，鉑金坩堝可能與某些金屬及化合物形成共熔點，坩堝的熔點降低，導致坩堝粘在傳感器上。
